IS215VCMIH2B VME Master Master Controller برای سری Mark VI سیستم های کنترل توربین گازی استفاده می شود. این مرکز به عنوان رابط ارتباطی بین کنترلر و تابلوهای I/O و با شبکه کنترل سیستم Ionet ، اتوبوس VME را در قفسه های کنترل و I/O مدیریت می کند و مسئولیت مدیریت شناسه کلیه تابلوهای موجود در قفسه و تابلوهای ترمینال مرتبط با آنها را بر عهده دارد.
مشخصات فنی
|
ساخت |
جنرال الکتریک (GE) |
|
مدل |
is215vcmih2b |
| شماره قطعه | is200vcmih2bcc |
|
شرح |
هیئت مدیره Mark VI VME Bus Master (VCMI)
|
|
منشاء |
ایالات متحده آمریکا |
|
بعد |
30*20*10cm |
|
وزن |
0. 35kg |
جزئیات محصول
IS215VCMIH2B ساختار ظاهر:

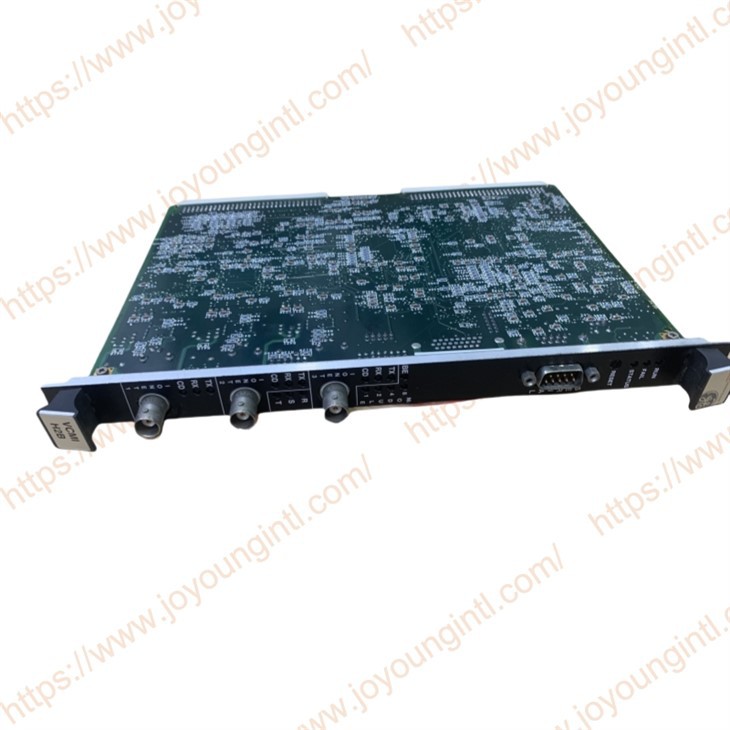

پنل جلویی: چهار اتصال پورت وجود دارد ، از جمله 1 درگاه سریال و 3 اتصال دهنده یونی. سه شاخص LED بالاتر از هر کانکتور یونی وجود دارد که دارای برچسب "TX" ، "RX" و "CD" است. همچنین چهار LED با برچسب 1 ، 2 ، 4 و 8 و یک نشانگر LED دارای برچسب Run/Fail/Status قرار دارد که در بالای سوئیچ تنظیم مجدد دکمه قرار دارد. این پانل توسط پیچ ها به مادربرد وصل می شود.
برد مدار: دو صفحه پشتی وجود دارد ، یک اتصال دهنده عمودی عمودی {{0} پین (P5) و چندین اتصالات ساخته شده از نقاط رسانا ، با استفاده از مؤلفه هایی مانند مدارهای یکپارچه ، مقاومت ، خازن و دیودها. سه ترانسفورماتور در نزدیکی لبه پنل جلوی و بیش از چهل مهره سلف وجود دارد.
پنل جلویی: چهار اتصال پورت وجود دارد ، از جمله 1 درگاه سریال و 3 اتصال دهنده یونی. سه شاخص LED بالاتر از هر کانکتور یونی وجود دارد که دارای برچسب "TX" ، "RX" و "CD" است. همچنین چهار LED با برچسب 1 ، 2 ، 4 و 8 و یک نشانگر LED دارای برچسب Run/Fail/Status قرار دارد که در بالای سوئیچ تنظیم مجدد دکمه قرار دارد. این پانل توسط پیچ ها به مادربرد وصل می شود.
برد مدار: دو صفحه پشتی وجود دارد ، یک اتصال دهنده عمودی عمودی {{0} پین (P5) و چندین اتصالات ساخته شده از نقاط رسانا ، با استفاده از مؤلفه هایی مانند مدارهای یکپارچه ، مقاومت ، خازن و دیودها. سه ترانسفورماتور در نزدیکی لبه پنل جلوی و بیش از چهل مهره سلف وجود دارد.
پیکربندی VCMI:
|
پارامتر
|
شرح
|
انتخاب
|
|
محدودیت های سیستم
|
همه محدودیت های سیستم را فعال یا غیرفعال کنید
|
فعال کردن ، غیرفعال کردن
|
|
ps _ limit1
|
limits محدودیت منبع تغذیه برای P5 ، P15 ، N15 در ٪
|
0 تا 10
|
|
ps _ limit2
|
limits محدودیت منبع تغذیه برای P12 ، N12 ، P28 ، N28 در درصد
|
0 تا 10
|
|
PWRBUSLIMITS
|
تشخیص یا غیرفعال کردن تشخیص اتوبوس برق
|
فعال کردن ، غیرفعال کردن
|
|
125 vbushlim
|
حد بالا برای اتوبوس 125 ولت DC در ولت
|
0 تا 150
|
|
125 vbusllim
|
حد کم برای اتوبوس DC 125 ولت در ولت
|
0 تا 150
|
|
125 vbusglim
|
ولت کم به زمین برای اتوبوس DC 125 ولت (تشخیصی)
|
0 تا 150
|
|
مانیتور قدرت J3
|
مانیتور PDM
|
متصل ، متصل نیست
|
|
منطق _ در _1
|
اول از 12 ورودی منطقی - سیگنال نقطه صفحه
|
ویرایش نقطه (بیت ورودی)
|
|
منطق _ در
|
مورد قابل تنظیم
|
استفاده شده ، بلااستفاده
|
|
P 125_ grd
|
P125 با توجه به زمین - سیگنال نقطه صفحه
|
ویرایش نقطه (شناور ورودی)
|
|
نوع ورودی
|
نوع ورودی آنالوگ
|
استفاده شده ، بلااستفاده
|
|
ورودی کم _
|
ولت ورودی با ارزش کم
|
-10 to +10
|
|
مقدار کم _
|
ارزش ورودی در واحدهای مهندسی در MA کم
|
-3. 4082e +038 to 3.4028e +038
|
|
ورودی بالا _
|
ولت ورودی با ارزش بالا
|
-10 to +10
|
|
مقدار بالا _ مقدار
|
ارزش ورودی در واحدهای مهندسی در MA HIGH
|
-3. 4082e +038 to 3.4028e +038
|
هشدارهای محصول
|
تقصیر
|
توصیف تقصیر
|
علت احتمالی
|
| 1 |
Overrun SOE - توالی داده های رویدادها بیش از حد
|
VCMI سوابق SOE را دریافت نمی کند. خطای سیستم عامل VCMI به ندرت می تواند FC 1 کاذب را در حین قدرت در ابتدای کار ایجاد کند.
|
| 2 |
Flash Memory CRC شکست
|
خطای برنامه نویسی سیستم عامل OARD (هیئت مدیره آنلاین نمی شود)
|
| 3 |
نادیده گرفتن CRC فعال است
|
خطای برنامه نویسی سیستم عامل OARD (هیئت مدیره مجاز به رفتن آنلاین است)
|
| 4 |
مدار نگهبان مسلح نیست
|
خطای برنامه نویسی سیستم عامل هیئت مدیره (هیئت مدیره مجاز به آنلاین شدن است)
|
| 16 |
بررسی محدودیت سیستم غیرفعال است
|
بررسی سیستم با پیکربندی غیرفعال شد
|
| 17 |
شکست شناسه هیئت مدیره
|
تراشه شناسه ناموفق در صفحه VME I/O
|
| 18 |
J3 ID شکست
|
تراشه شناسه Ailed در اتصال J3 یا مشکل کابل
|
| 24 |
ناسازگاری سیستم عامل/سخت افزار
|
صفحه ترمینال NValid متصل به صفحه VME I/O
|
| 25 |
ورودی های هیئت مدیره با ارزش رأی مخالف هستند
|
مشکلی در ورودی. این می تواند دستگاه ، سیم به صفحه ترمینال ، صفحه ترمینال یا کابل باشد.
|
| 30 |
عدم تطابق ConfigCompatCode ؛ سیستم عامل: #، tre: #
کد سازگاری پیکربندی که سیستم عامل
انتظار می رود متفاوت از آنچه در پرونده TRE وجود دارد
این هیئت مدیره
|
یک فایل TRE نصب شده است که با سیستم عامل موجود در صفحه I/O ناسازگار است. یا پرونده TRE یا سیستم عامل باید تغییر کند. با کارخانه تماس بگیرید
|
