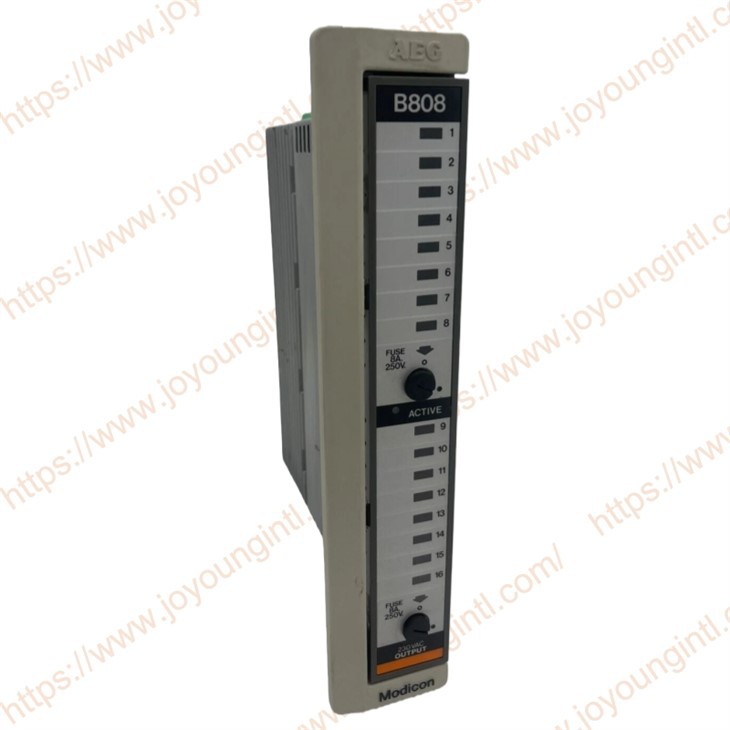

ماژول خروجی گسسته Schneider AEG Modicon AS{0}B808-016

AS{0}}B808-016 یک ماژول خروجی گسسته است. این ماژول می تواند کنترل مستقلی را در زمانی که چندین دستگاه به طور همزمان کار می کنند حفظ کند و اطمینان حاصل کند که عملکرد یک کانال واحد بر خروجی های دیگر تأثیر نمی گذارد. AS-B808-016 یک عملکرد نشانگر وضعیت را ارائه می دهد، که به اپراتورها اجازه می دهد تا وضعیت روشن/خاموش هر کانال را در زمان واقعی مشاهده کنند، که اشکال زدایی، نگهداری و عیب یابی سیستم را تسهیل می کند.

عملکرد الکتریکی
ماژول خروجی گسسته AS-B808{3}}016 که برای رسیدگی به شرایط سخت صنعتی ساخته شده است، می‌تواند حداکثر جریان پیوسته 2 آمپر در هر نقطه خروجی را با قابلیت افزایش یک چرخه تا 50 A پشتیبانی کند. این تضمین می‌کند که می‌تواند جهش‌های ناگهانی در تقاضای الکتریکی را بدون به خطر انداختن مدیریت کند. هر گروه می تواند تا 6 آمپر با حداکثر جریان 12 آمپر برای کل ماژول تحمل کند که به آن امکان می دهد بارهای قابل توجهی را پشتیبانی کند. جریان نشتی ماژول به حداکثر 8 میلی آمپر در 230 Vac محدود شده است که ایمنی و بهره وری انرژی در کار را تضمین می کند. علاوه بر این، زمان‌های پاسخ سریع{15}}۸.۳ میلی‌ثانیه برای انتقال‌های OFF به{{17}روشن و روشن{18}}به خاموش، آن را برای برنامه‌هایی با سرعت و دقت حیاتی ایده‌آل می‌کند.

طراحی و نصب
ماژول خروجی گسسته AS{0}}B808{4}}016 با در نظر گرفتن کاربردی بودن و سهولت نصب طراحی شده است. این تنها یک اسلات را در یک راه اندازی اشغال می کند و فضای موجود در کنترل پنل ها را بهینه می کند. به اندازه کافی سبک وزن برای حمل راحت و محکم برای دوام طولانی مدت است. ماژول از کانکتور ترمینال AS-8534-000 ماژول خروجی گسسته استفاده می کند که اتصالات مطمئن و ایمن را تضمین می کند. این طراحی زمان خرابی و تعمیر و نگهداری را به حداقل می رساند و کارایی کلی سیستم را افزایش می دهد.

برق مورد نیاز
از نظر برق مورد نیاز، AS{0}}B808-016 برای کارایی مهندسی شده است، 76 میلی آمپر در +5 ولت و 480 میلی آمپر در +4.3 ولت، بدون نیاز به جریان در 5- ولت. این مشخصات به آن اجازه می دهد بدون تحمیل تقاضای بیش از حد بر منبع تغذیه، به طور مؤثر کار کند. اشنایدر الکتریک همچنین با ارائه دو سال ضمانت اطمینان حاصل کرده است که این ماژول با استانداردهای کیفیت دقیق مطابقت دارد و آرامش خاطر را به کاربران ارائه می دهد.

سازگاری و برنامه های کاربردی
سازگاری این ماژول با اتصال ترمینال ماژول خروجی گسسته AS-8535-000، انعطاف پذیری و قابلیت استفاده آن را در سیستم های مختلف افزایش می دهد. این برای کار یکپارچه در تنظیمات اتوماسیون صنعتی که کنترل دقیق و قابل اعتماد خروجی ضروری است طراحی شده است. ماژول خروجی گسسته AS-B808-016 چه مدیریت ماشین‌آلات، چه کنترل سیستم‌های روشنایی یا هماهنگی سایر تجهیزات صنعتی، عملکرد قابل اعتمادی را ارائه می‌دهد. طراحی ناهموار آن عملکرد مداوم را حتی در محیط های چالش برانگیز تضمین می کند و آن را به یک مکمل ارزشمند برای هر راه حل اتوماسیون تبدیل می کند.

قابلیت رانندگی بار ارتباطی بالا
AS{0}}B808-016 ساختار خروجی AC Triac را اتخاذ می‌کند و جریان خروجی پیوسته در یک نقطه می‌تواند به 2A برسد. این می تواند مستقیما بارهای صنعتی معمولی 230 VAC مانند کنتاکتورها، شیرهای برقی، چراغ های نشانگر و غیره را هدایت کند.
در مقایسه با ماژول‌های خروجی کم-توان، می‌تواند استفاده از رله‌های میانی را کاهش دهد، مدار کنترل را ساده کرده و هزینه سیستم را کاهش دهد.

پایداری صنعتی-، مناسب برای عملکرد مداوم
این ماژول مطابق با استانداردهای محیطی صنعتی طراحی شده و برای سیستم های کنترلی که به طور مداوم برای مدت طولانی کار می کنند مناسب است.
حتی تحت شرایط نوسانات ولتاژ و تداخل قابل توجه در سایت، همچنان می‌تواند خروجی پایداری داشته باشد. این به ویژه برای خطوط تولید، خدمات عمومی و پروژه های زیرساختی مناسب است.

خروجی استاندارد 230VAC، مناسب برای سایت های صنعتی جهانی
این ماژول طیف وسیعی از ولتاژ و فرکانس 160-260VAC و 47-63Hz را پشتیبانی می کند که استانداردهای منبع تغذیه صنعتی اکثر کشورها و مناطق را پوشش می دهد.
برای پروژه های صادراتی بسیار دوستانه است و با توجه به مناطق مختلف نیازی به تغییر مدل نیست.

پلت فرم بالغ، با سازگاری قوی با سیستم
AS{0}}B808-016 متعلق به محصول بالغ سری Modicon 800 است و کاملاً با ماژول‌های CPU، backplane، e و I/O همان سری سازگار است.
این بسیار مناسب برای نگهداری، گسترش، n یا جایگزینی قطعات یدکی سیستم های قدیمی، جلوگیری از خطرات نرم افزاری و سخت افزاری ناشی از تغییرات پلت فرم است.

طراحی ماژولار، با تعمیر و نگهداری کم با ساختار نوع اسلات، ماژول‌ها را می‌توان به سرعت و بدون نیاز به سیم‌کشی مجدد پیچیده، به سرعت وصل کرد و آن را برای تعویض جدا کرد.
در طول تعمیر و نگهداری تجهیزات یا تعویض خرابی، می تواند به طور قابل توجهی زمان خرابی را کاهش دهد و کارایی تولید را بهبود بخشد.

ساختار خروجی گسسته 16 نقطه ای AC
مجموعاً 16 230خروجی VAC
به 2 گروه × 8 امتیاز تقسیم می شود
گروه بندی بار و مدیریت جریان را تسهیل می کند
مناسب برای کنترل متمرکز-محرک های AC با اندازه متوسط.
قابلیت تحمل جریان و ولتاژ عالی
2A / نقطه (پیوسته)
6A / گروه، 12A / ماژول
پشتیبانی از جریان موج فوری
می تواند بارهای با جریان راه اندازی بزرگ مانند کنتاکتورها و شیرهای برقی را تحمل کند.
عملکرد سوئیچینگ پایدار
زمان پاسخ سوئیچ تقریباً 8.3 میلی ثانیه (50/60 هرتز) است.
مناسب برای اکثر سناریوهای کنترلی غیر{0}}بالا-
نمایش عملکرد قابل اعتماد و قابل پیش بینی در کنترل صنعتی.

طراحی یکپارچه حفاظت فیوز
هر گروه از خروجی ها مجهز به یک دستگاه محافظ فیوز هستند.
در موارد اتصال کوتاه بار یا شرایط غیرعادی، می تواند به طور موثر از ماژول و سیستم محافظت کند و ایمنی کلی را افزایش دهد.
طراحی مکانیکی و الکتریکی-سطح صنعتی
مناسب برای نصب در کابینت کنترل
ضد-لرزش و ضد{1}}تداخل الکتریکی
الزامات استفاده طولانی مدت-سایت های صنعتی را برآورده کنید.
