معرفی محصول
140DAI75300 یک ماژول ورودی گسسته است که در محدوده Modicon Quantum از کنترل کننده های منطقی قابل برنامه ریزی (PLC) توسط اشنایدر الکتریک استفاده می شود. این ماژول که برای کاربردهای اتوماسیون صنعتی طراحی شده است، امکان ادغام سیگنال های ورودی دیجیتال از دستگاه های میدانی مختلف مانند سنسورها، سوئیچ ها و سایر تجهیزات روشن/خاموش را در سیستم PLC فراهم می کند.
مشخصات فنی
|
نام تجاری |
اشنایدر |
|
مدل |
140DAI75300 |
|
شماره قطعه |
140DAI75300 |
|
توضیحات |
ماژول ورودی گسسته |
|
مبدا |
فرانسه |
|
بعد |
18*13*5 سانتی متر |
|
وزن |
0.3 کیلوگرم |
جزئیات محصول
ویژگی های کلیدی ماژول ورودی گسسته 140DAI75300:
خانواده: سری Modicon Quantum PLC
تعداد ورودی: 32 ورودی دیجیتال
ولتاژ ورودی: 24 ولت DC
نوع ورودی: غرق شدن/منبع
جداسازی: جداسازی گالوانیکی بین مدارهای ورودی و منطقی برای جلوگیری از تداخل سیگنال.
مشخصات ورودی:
ولتاژ: 24 ولت DC (اسمی)، با محدوده تحمل 20.4 ولت تا 28.8 ولت
جریان: 7 میلی آمپر (معمولی) در هر ورودی
آستانه ورودی: 15 ولت DC (روشن)، 5 ولت DC (خاموش)
فرکانس ورودی: حداکثر 10 کیلوهرتز
140DAI75300 مشخصات فنی ماژول ورودی گسسته:
پیکربندی ورودی: هر ماژول دارای 32 ورودی مجزا، با 2 گروه ورودی 16 کانالی است. هر کانال به طور مستقل برای قابلیت اطمینان بالا نظارت می شود.
محدوده ولتاژ:
محدوده عملیاتی: 20.4 ولت تا 28.8 ولت DC
ولتاژ ورودی اسمی: 24 ولت DC
نوع سیگنال ورودی: این ماژول از ورودیهای دیجیتالی سینک (جریان از دستگاه) و منبعیابی (جریان به دستگاه) پشتیبانی میکند.
زمان پاسخ ورودی:
ON تا OFF: 10 ms
OFF تا ON: 10 ms
عملکرد:
نرخ انتقال داده: انتقال دادههای دیجیتالی{0} با سرعت بالا به Modicon Quantum PLC، پردازش سریع و دقیق سیگنالهای ورودی را تضمین میکند.
تهویه سیگنال: تعبیه شده در فیلتر- برای سرکوب نویز، که عملکرد پایدار را در محیطهای صنعتی مستعد تداخل الکتریکی تضمین میکند.
نشانگرهای LED تشخیصی: هر ورودی دارای یک نشانگر LED مرتبط برای نشان دادن وضعیت ورودی (روشن/خاموش) است. همچنین یک LED وضعیت ماژول برای تشخیص و عیب یابی آسان وجود دارد.
قابلیت اتصال:
ارتباط اتوبوس: این ماژول با Modicon Quantum PLC از طریق یک گذرگاه ارتباطی با سرعت بالا (گذرگاه ورودی/خروجی کوانتومی) اختصاصی- ارتباط برقرار میکند. این امر تبادل سریع داده های ورودی بین ماژول و سیستم PLC را تضمین می کند.
سازگاری Modbus: مانند سایر ماژول های Modicon Quantum I/O، 140DAI75300 با پروتکل Modbus Plus برای یکپارچه سازی شبکه سازگار است.

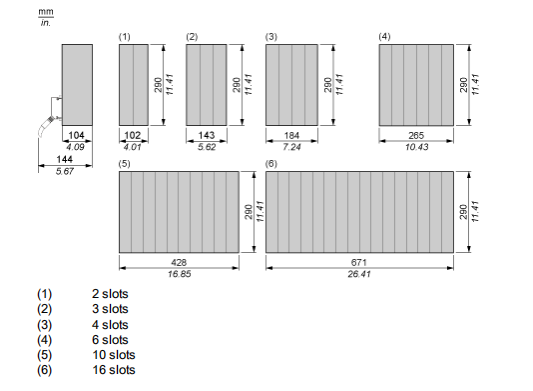

140DAI75300 ماژول ورودی گسسته ابعاد ماژول ها و قفسه ها
سوالات متداول
س: چه پلتفرم های نرم افزاری با این ماژول سازگار است؟
A: ماژول ورودی گسسته Schneider 140DAI75300 با سه پلتفرم نرم افزاری کلیدی: Unity Pro، ProWORX 32 و Concept سازگار است. این پلتفرم ها برنامه نویسی، پیکربندی و مدیریت کارآمد ماژول را در یک سیستم اتوماسیون گسترده تر امکان پذیر می کنند.
س: رتبه بندی جداسازی این ماژول چیست؟
پاسخ: این ماژول به گونه ای درجه بندی شده است که 1780 Vrms بین گروه ها و بین هر گروه و اتوبوس ایجاد می کند، و تضمین می کند که می تواند ایمن و قابل اطمینان حتی در محیط هایی با نویز یا اختلالات الکتریکی کار کند.
س: چه نوع سیگنالینگ توسط ماژول ارائه می شود؟
پاسخ: این ماژول دارای یک نشانگر LED برای ارتباط فعال اتوبوس (سبز)، یک نشانگر تشخیص عیب خارجی (قرمز) و یک LED سبز جداگانه برای هر یک از 32 کانال ورودی است. این امکان نظارت آسان بر وضعیت و عملکرد ماژول را فراهم می کند.
